Универсальные роликовые направляющие COMPACT RAIL

Универсальные направляющие Compact Rail Прочная рельсовая роликовая направляющая с инновационной функцией самовыравнивания.

Универсальные направляющие Compact Rail - это семейство продуктов линейных роликовых направляющих с направляющими рельсами из холоднокатаной шарикоподшипниковой стали.

Дорожки качения находятся внутри С-образного профиля и таким образом защищены от загрязнений.

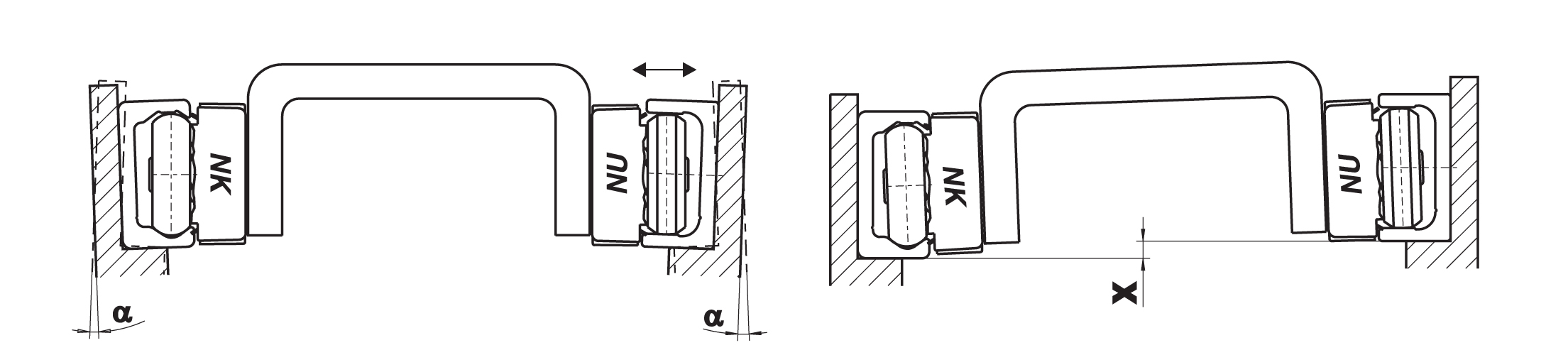

Рельсы с неподвижным подшипником, плавающим подшипником и компенсирующие рельсы позволяют создавать комбинации для любых приложений, в которых необходимо устранить ошибки параллельности двух осей в одной или нескольких плоскостях.
Универсальные роликовые направляющие

Технические данные:

  • Доступные типоразмеры T-рельсов, TR-рельсов, U-рельсов: 18, 28, 35, 43, 63
  • Доступные типоразмеры K-рельсов: 43, 63
  • Макс. скорость перемещения: 9 м/с (в зависимости от приложения)
  • Макс. ускорение: 20 м/с2 (в зависимости от приложения)
  • Макс. значение грузоподъемности на каретку N-каретка:
    C0рад 12500 Н
    C0ax 6000 Н
    C-каретка: C0рад 15000 Н
    C0ax 10000 Н
  • Диапазон температур: -30 °C до +120 °C кратковременно макс. до +170 °C
  • Доступные длины рельсов от 160 мм до 3.600 мм с шагом 80 мм, более длинные рельсы макс. до 4.080 мм, доступны по запросу
  • Возможна состыковка рельс
  • Оси роликов со смазкой на весь срок службы
  • Уплотнение оси роликов: 2RS (брызгозащищенный) 2Z (уплотнение пылезащитной крышки)
  • Материал роликов: сталь 100Cr6
  • Дорожки качения рельсов с индукционной закалкой, шлифованные
  • Рельс и корпус каретки оцинкованы согласно ISO 2081, повышенная антикоррозионная защита по запросу
  • Материал рельсов T и U, типоразмеры от 18 до 43: C43F
  • Материал рельсов K, а также T и U, типоразмеры 63: CF53
  • Поперечное сечение: от 15х18 до 50х63 мм
  • Регулируемый преднатяг
Роликовые направляющие

Применение:

  • оборудование для резки (лазерная, плазменная резка) и покраски
  • медицинское оборудование
  • робототехника
  • станкостроение
  • типографское оборудование
  • двери и защитные ограждения
  • упаковочное оборудование

Скачать Каталог роликовых направляющих COMPACT RAIL на русском языке
Скачать Каталог компактных рельсовых направляющих на русском языке
Скачать Основной каталог ROLLON

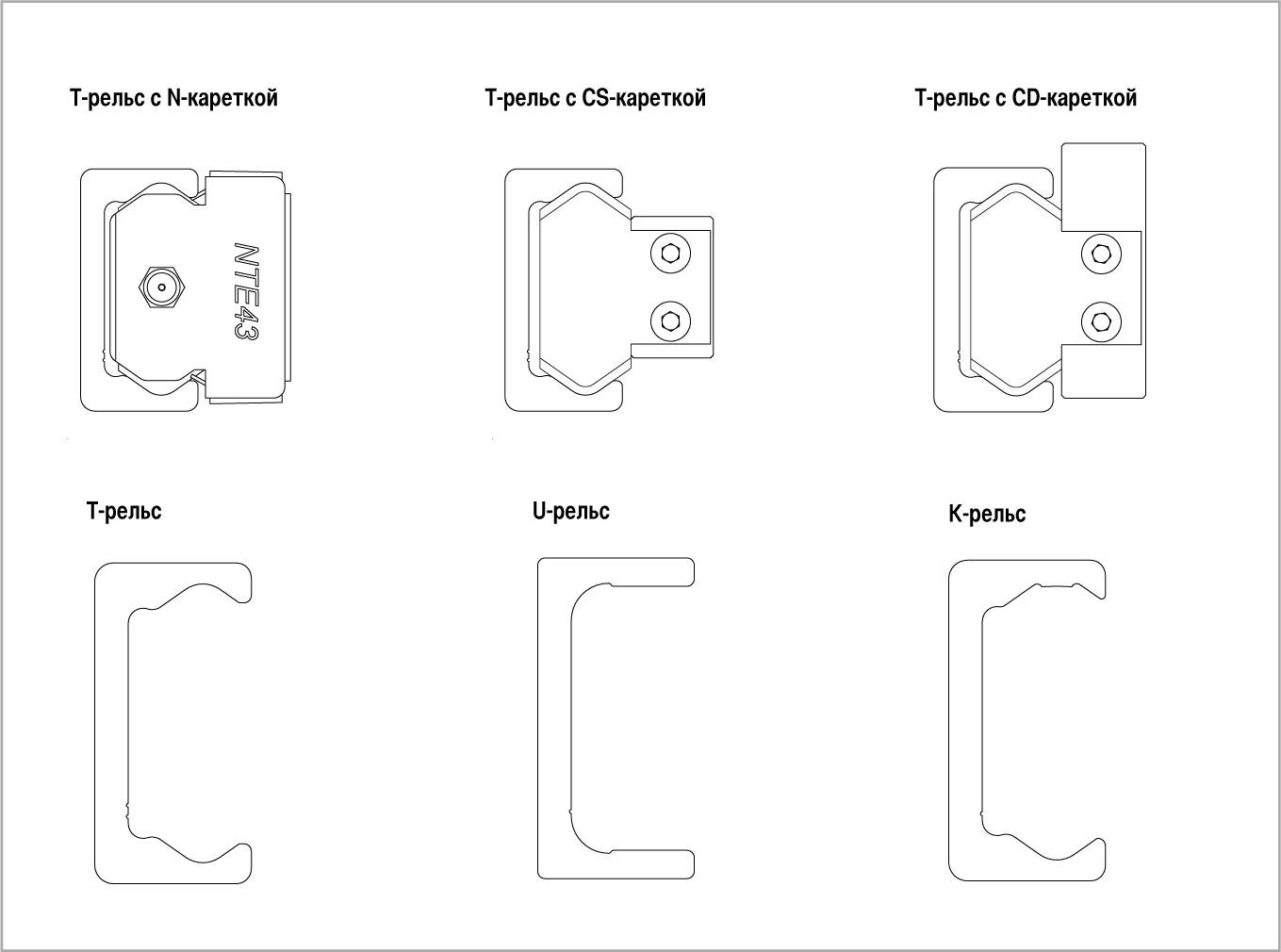

Ассортимент универсальных направляющих Compact Rail

Нажмите на обозначение рельса, чтобы перейти на страницу с техническими характеристиками.

Обозна-
чение рельса
Совместим с каретками Типо-
размер
Мин. длина,
мм
Макс. длина,
мм
Наличие Доступны стандартные длины L, мм
1TLC18CSW18, NT18181602000 160 - 240 - 320 - 400 - 480 - 560 - 640 - 720 - 800 - 880 - 960 - 1040 - 1120 - 1200 - 1280 - 1360 - 1440 - 1520 - 1600 - 1680 - 1760 - 1840 - 1920 - 2000

- 2080 - 2160 - 2240 - 2320 - 2400 - 2480 - 2560 - 2640 - 2720 - 2800 - 2880 - 2960 - 3040 - 3120 - 3200

- 3280 - 3360 - 3440 - 3520 - 4000
2TLC28CSW28, CDW28, NTE28282403200на складе
3TLC35CSW35, CDW35353204000
4TLC43CSW43, CDW43, NTE43434004000на складе
5TLC63CSW63, NTE63635604000
6TLV18CSW18, NT18181602000
7TLV28CSW28, CDW28, NTE28282403200
8TLV35CSW35, CDW35353204000
9TLV43CSW43, CDW43, NTE43434004000
10TLV63CSW63, NTE63635604000на складе
11ULC18CSW18, NU18181602000
12ULC28CSW28, CDW28, NUE28282403200на складе
13ULC35CSW35, CDW35353204000
14ULC43CSW43, CDW43, NUE43434004000
15ULC63CSW63, NUE63635604000
16ULV18CSW18, NU18181602000
17ULV28CSW28, CDW28, NUE28282403200
18ULV35CSW35, CDW35353204000
19ULV43CSW43, CDW43, NUE43434004000
20ULV63CSW63, NUE63635604000
21KLC43NKE43, CSK43, CDK43434004000
22KLC63NKE63, CSK63635604000
23KLV43NKE43, CSK43, CDK43434004000
24KLV63NKE63, CSK63635604000
25TRC18CSW18, NT18181602000
26TRC28CSW28, CDW28, NT28282402000
27TRC35CSW35, CDW35353202000
28TRC43CSW43, CDW43, NT43434002000
29TRC63CSW63, NT63635602000
